您現(xiàn)在的位置：首頁(yè) >> 主頁(yè) > 產(chǎn)品中心 >
| 涂威快固耐磨涂層-WR738 | ||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
WR738大顆粒耐磨涂層材料 槽底、彎頭、護(hù)套護(hù)板葉輪重耐磨修復(fù)

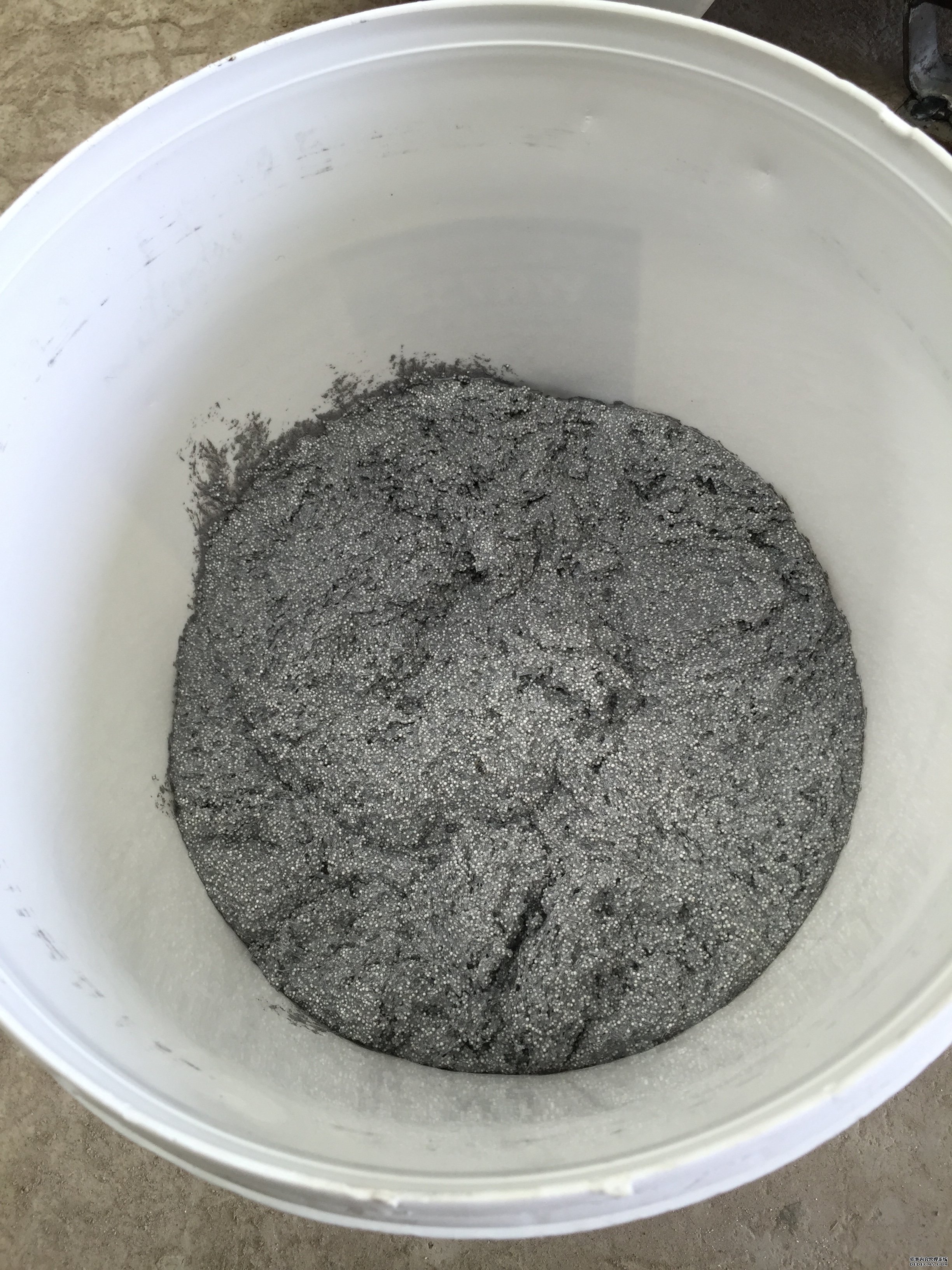

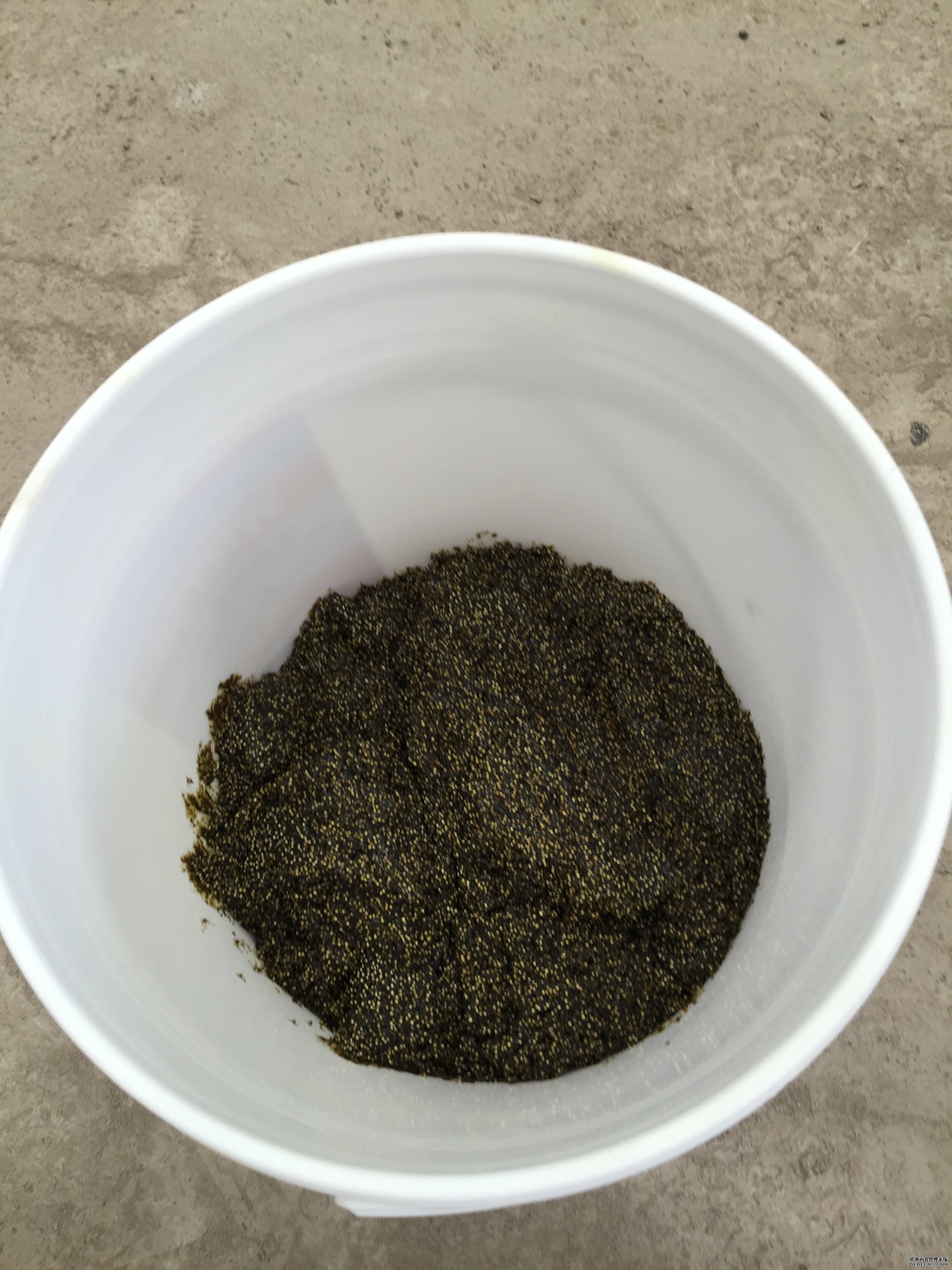

   包裝規(guī)格 雙組份，10kg/組，塑料桶裝。 性能特點(diǎn) ☆ WR738大顆粒耐磨涂層耐磨性能等同于進(jìn)口大顆粒水平。 ☆ 耐磨抗蝕性優(yōu)異 ☆ 與金屬類(lèi)基材具有很高的結(jié)合強(qiáng)度 ☆ 施工方便，對(duì)施工人員無(wú)很高技術(shù)要求 ☆ 適用于多種磨損、腐蝕工況的修復(fù)和防護(hù)，如浮選槽攪拌桶底部、彎頭、渣漿泵護(hù)套護(hù)板葉輪、球磨機(jī)進(jìn)出口襯底，旋流器，溜槽等耐磨要求高的設(shè)備修復(fù)。 產(chǎn)品用途 WR738大顆粒耐磨顆粒膠 由高性能耐磨陶瓷顆粒與改性增韌樹(shù)脂復(fù)合得到的耐磨抗蝕聚合陶瓷材料。廣泛用于各類(lèi)磨損件的修復(fù)和在各類(lèi)有耐磨、抗蝕要求的設(shè)備表面耐磨防腐涂層，如大負(fù)荷細(xì)顆粒沖蝕磨損的浮選槽攪拌桶底部、彎頭、渣漿泵泵體護(hù)套護(hù)板葉輪、球磨機(jī)進(jìn)出口襯底，旋流器，溜槽，風(fēng)機(jī)殼體、螺旋輸送器等的修復(fù)和預(yù)保護(hù)。 使用方法： 1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面進(jìn)行清洗；處理過(guò)的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。 2. 配制：按重量比或體積比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過(guò)1.5公斤，過(guò)多膠凝固的過(guò)快，還沒(méi)用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過(guò)低可將A組分適當(dāng)加熱以降低粘度便于配置。 3. 涂敷：WR738大顆粒耐磨涂層顆粒膠合適的涂層厚度是4～15mm，最厚可涂30mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)；涂層涂到尺寸后表層要修平整，如表面要求高可用WR736耐磨涂層涂敷表面做面涂，本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。 4. 固化：25℃固化2小時(shí)可投入使用，（如能加熱到80℃保溫2小時(shí)，可提高綜合性能的30%）若溫度低于10℃應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。 性能參數(shù)
特別說(shuō)明 1. 本參數(shù)為實(shí)驗(yàn)室條件下取得，由于實(shí)際工況比較復(fù)雜，建議用戶根據(jù)實(shí)際工況做預(yù)測(cè)試。 2. 當(dāng)環(huán)境溫度低于15℃時(shí)，固化時(shí)間會(huì)延長(zhǎng)，應(yīng)采取適當(dāng)加溫措施； 3. 當(dāng)環(huán)境溫度高于25℃或混合量過(guò)大時(shí)，固化速度會(huì)加快，要適當(dāng)縮短混合后的涂敷時(shí)間。 運(yùn)輸貯存 陰涼干燥處密閉貯存，保質(zhì)期2年。運(yùn)輸中避免倒置，避免磕碰，按非危險(xiǎn)品運(yùn)輸。 |
||||||||||||||||||||||||||
|
|
